周邊傳動刮泥機包括全橋式周邊傳動刮泥機、半橋式周邊傳動刮泥機和周邊傳動濃縮機三種形式。

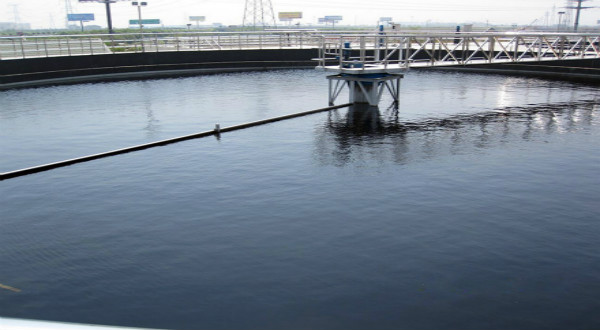

1.全橋式周邊傳動刮泥機
(1)結構及適用范圍
全橋周邊傳動刮泥機主要由工作橋、中心支座,刮板桁架、驅動裝置、穩流筒、撇渣板、浮渣斗、刮泥板、集電裝置等部件組成。此設備適用于大型(一般指水量大于600m3/h,池徑大于20m)污水廠的初沉及二沉池中,刮集池底沉泥,一般上部設浮渣(或浮沫)刮集系統,工藝一般為中心進水、周邊出水、中心排泥。
(2)工作原理
全橋式周邊傳動刮泥機在動力裝置的驅動下,刮板桁架和刮泥板裝置圍繞中心支座緩慢旋轉,將沉淀于池底的污泥向中心集泥坑刮集,通過池內的水位壓力差將泥斗內的污泥排出池外,同時撇渣板將浮渣撇至浮渣斗內,經浮渣斗自動沖水或自流將浮渣排出池外。
2.半橋式周邊傳動刮泥機
整機主要由橋架、驅動裝置、立軸、水下軸承、雙刮臂和刮泥板組成。沉淀池污水經工作橋下的進水管流入導流筒,在導流筒傘形罩的均勻分配下,呈擴散狀流向池周,污泥依靠自重沉降于池底,刮板在刮臂的帶動下緩慢旋轉,經分離后的上清液通過出水堰板排出池外,沉淀后的污泥由刮板沿池周刮向中心集泥坑,依靠液體靜壓作用經排泥管排至池外。半橋式周邊傳動刮泥機主要用于大型(一般指水量大于600m/h,池徑大于20m)污水廠。工藝一般為中心進水,周邊出水,中心排泥。
3.NG型周邊傳動濃縮機
主要用于鋼廠、采礦、煤炭等尾水分離,一般池徑大于20m、污泥密度大、沉降快且易板結的場合,刮泥負荷相對較大,傳動機構一般需增加齒輪齒條,以保證足夠的傳遞力矩。中心部位排泥一般需配套高壓水使用,防止堵塞,一般不設浮渣刮集裝置。
